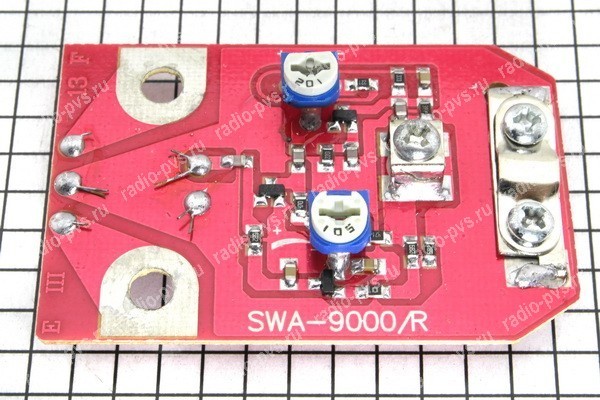

В последнее время в продажу поступили антенные усилители польского производства фирмы ANPREL типа SWA разных моделей, которыми комплектуются наружные антенны этой фирмы. Принципиальная схема усилителя модели SWA-49 приведена на рис. 3.6.

Рис. 3.6. Принципиальная схема антенного усилителя SWA-49
Усилитель собран на двух малошумящих транзисторах по схеме с общим эмиттером. Резистор R1 служит для термокомпенсации режима транзистора VT1. Отрицательная обратная связь по постоянному току с коллектора транзистора VT2 на его базу стабилизирует режим этого транзистора. Активные коллекторные нагрузки обеспечивают работу усилителя в широкой полосе. Коэффициент усиления этой модели составляет от 32 до 39 дБ. Имеются также другие модели усилителей серии SWA, собранные примерно по такой же схеме с коэффициентами усиления от 10 до 38 дБ. Все они отличаются низким уровнем собственных шумов, примерно вдвое меньшим, чем у усилителя УТДИ-Т-ТТТ.
Наряду с промышленными в радиолюбительской литературе прииводились описания и схемы антенных усилителей для самостоятельного изготовления. В сборнике «В помощь радиолюбителю», вып. 101, с. 24—31 приведено подробное описание усилителя с полосой 8 МГц и усилением 22—24 дБ. В журнале «Радио», 1989, №4, с. 77 помещено описание дециметрового усилителя с коэффициентом усиления 25 дБ.
